| 產品簡介：HG1375V加工中心的x軸工行程可以達到一米(1000mm)能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾,可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工,適合于多品種、中小批量產品的生產,能滿足對復雜、高精度零件的加工。 |
|---|
HG1375V加工中心的x軸工行程可以達到一米(1000mm)能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾,可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工,適合于多品種、中小批量產品的生產,能滿足對復雜、高精度零件的加工。

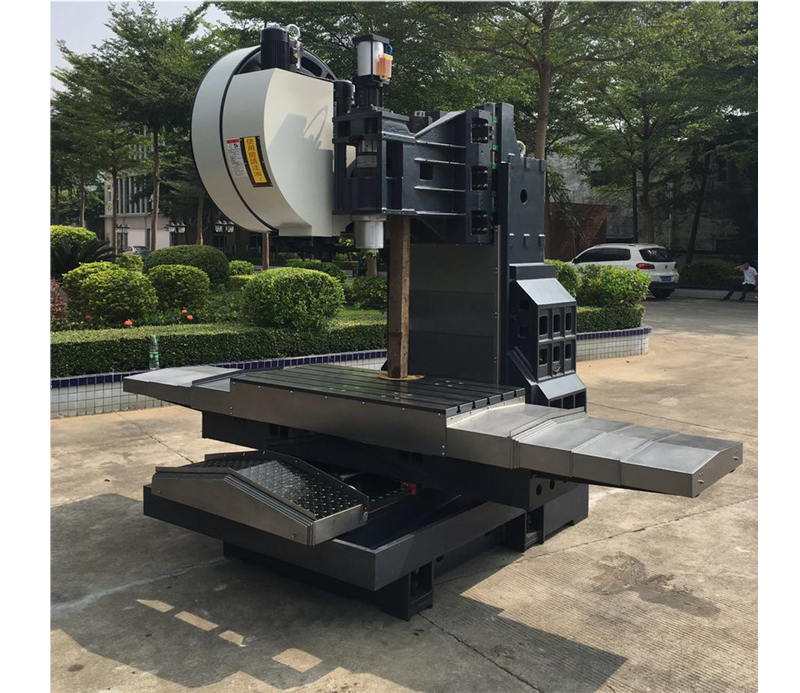

HG1375V加工中心機床具有整體結構強，機床結構經過有限元分析優化，剛性更強，結構更穩定。肋骨式機頭設計：內部筋條加粗加大，強化結構剛性大幅提高加工穩定性。高剛性主軸可搭配大扭矩裝置生產效率提高30%以上。
適應范圍
1.剛性機床要兼有故障率低、可靠性好的生產場合。
2.特別適應于主軸箱高速往復運動的加工場合。
3.短喉深高剛性緊湊型結構配大扭矩裝置生產效率提高30%以上，適用于黑色金屬重負荷加工。
技術參數
| 機床型號 | HG-1375V |
| X軸行程 | 1300 |
| Y軸行程 | 750 |
| Z軸行程 | 800 |
| 主軸端面至工作臺距離 | 160-960 |
| 立柱最前端至主軸中心距 | 770 |
| 工作臺面積 | 1450*760 |
| 最大荷重 | 900 |
| T型槽（槽*間距*槽數）（mm） | 22T*125*6 |
| 工作臺高度 | 1100 |
| X軸滾柱導螺桿 | Φ50*P10 |
| Y軸滾柱導螺桿 | Φ50*P10 |
| Z軸滾柱導螺桿 | Φ50*P10 |
| X軸線軌規劃 | 55（6滑塊滾柱） |
| Y軸線軌規劃 | 45（4滑塊滾柱） |
| Z軸線軌規劃 | 55（6滑塊滾柱） |
| 快速位移（X/Y/Z）（m/min） | 30/30/30 |
| 推薦X/Y/Z軸電機參數（nm） | 4.5/4.5/7.5 |
| 主軸轉速 | 10000/12000 |
| 錐孔形式及安裝尺寸 | BT40 ∮150 |
| 傳動方式 | 直聯式 |
| 推薦主軸選用電機參數（kw） | 11/15/18.5 |
| 定位精度 | ±0.003/300 |
| 機臺尺寸占地空間 | 4500*3200*2900 |
| 機床重量 | 15000 |
