在日常生活，我們隨處可見帶有孔狀的日用品，以及很多機械設備的零部件都是孔狀的，這些都是由一種專業的設備生產加工出來的，這種設備就是穿孔機。

　　1.穿孔機的定義

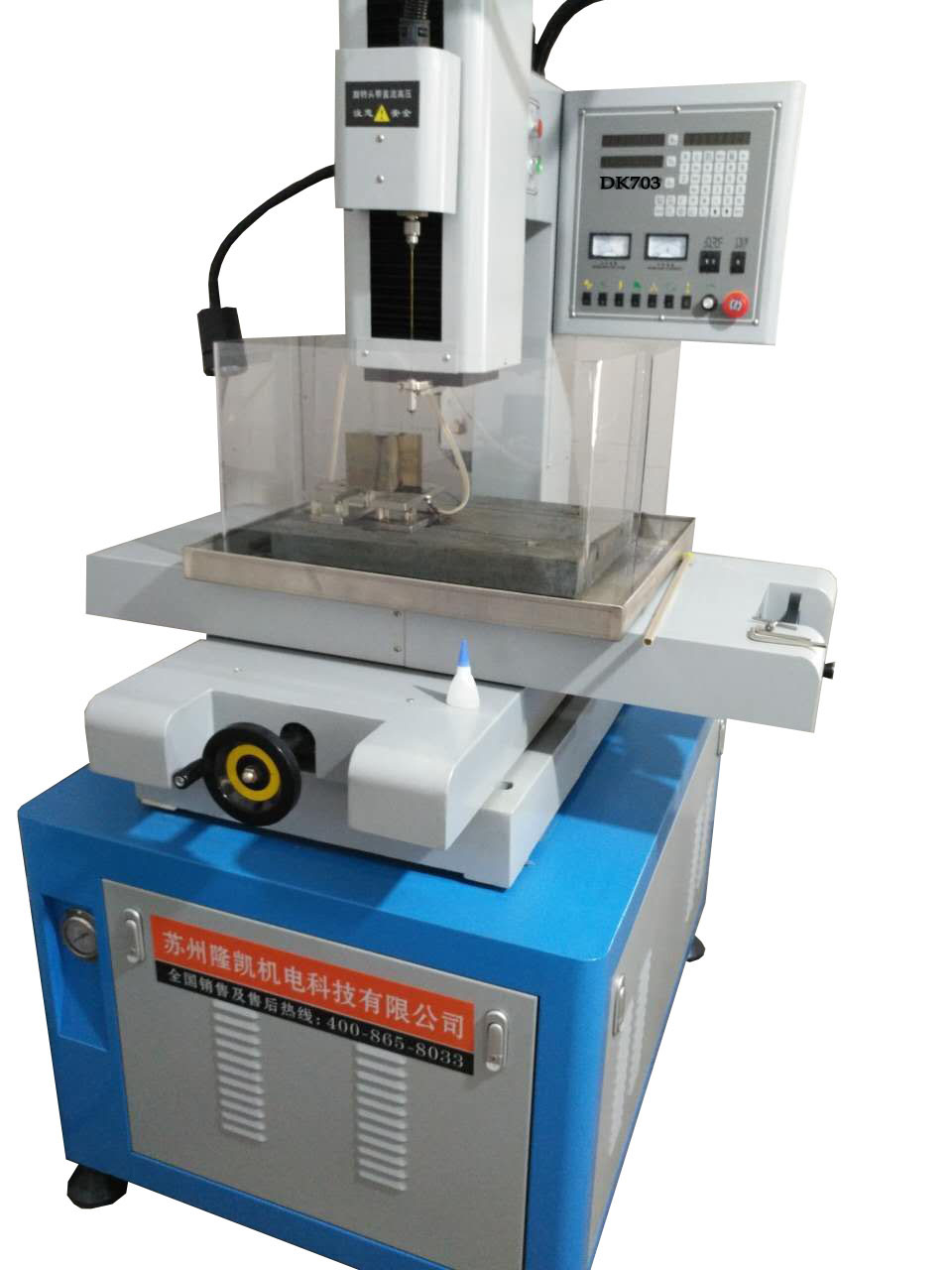

　　穿孔機也叫電火花穿孔機、打孔機、小孔機、細孔放電機，其工作原理是利用連續上下垂直運動動的細金屬銅管(稱為電極絲)作電極，對工件進行脈沖火花放電蝕除金屬成型。

　　2.穿孔機的分類

　　穿孔機設備根據應用的介質不同大致分為兩種，一種是液體穿孔機，由于液體加工時要通過銅棒小孔，可能堵塞銅棒小孔，所以可加工0.15mm的細孔。深度也只能加工20mm。是普遍應用的，另外一種是氣體穿孔機，經過銅棒小孔的介質采用的是氣體，所以不易被堵塞，可加工更精密的小孔。

　　3.穿孔機的結構組成

　　穿孔機是由主傳動、前臺、機架、和后臺四大部分相互配合完成打孔過程。主傳動一般由豬電機或主電極+變速箱組成。前臺設備一般包括受斜槽、導管和推鋼機組成。機架中包括扎錕和導向設備(導盤或?qū)О?。后臺設備主要包括心錕、毛管回送錕道、頂桿小車、頂桿小車的止推座及將毛管從穿孔機組運送到扎錕機組的運輸設備。

　　

　　4.主傳動方式及特點

　　穿孔機的主傳動電機可以使用直流電機或交流電機。直流電機一般通過傳動軸直接與扎錕鏈接，而交流電機則通過減速機和傳動軸與扎錕鏈接。穿孔機使用的接軸有萬向接軸和十字頭接軸。十字頭接軸具有良好的調節性能，無論在水平面和垂直平面內都可以產生相對的角位移。

　　5.穿孔機的工作原理

　　穿孔機與電火花線切割機床、成型機不同的是，它電脈沖的電極是空心銅棒，介質從銅棒孔中間的細孔穿過，起冷卻和排屑作用。電極與金屬間放電產生高溫腐蝕金屬達到穿孔的目的，用于加工超硬鋼材、硬質合金、銅、鋁及任何可導電性物質的細孔。

　　材料移動到自動打孔機攝像頭掃描區域，攝像頭掃描到圖像之后進行處理并給控制部分信號，控制部分收到信號之后，進一步的處理并控制傳動部分動作，使沖頭在平面上的X軸，Y軸走位，完成走位動作之后氣動部分開始工作，電磁閥控制氣缸進行沖孔動作。自動打孔機打印刷定位孔，整個動作一氣呵成，快速，準確，效率高。

　　6.穿孔機的用途

　　用于加工超硬鋼材、硬質合金、銅、鋁及任何可導電性物質的細孔。可加工0.015mm的小孔，也可加工帶有錐度的小孔，電火花穿孔機被廣泛使用在精密模具加工中，一般被當作電火花線切割機床的配套設備，用于電火花線切割加工的穿絲孔、化纖噴絲頭、噴絲板的噴絲孔、濾板、篩板的群孔、發動機葉片、缸體的散熱孔、液壓、氣動閥體的油路、氣路孔等。
