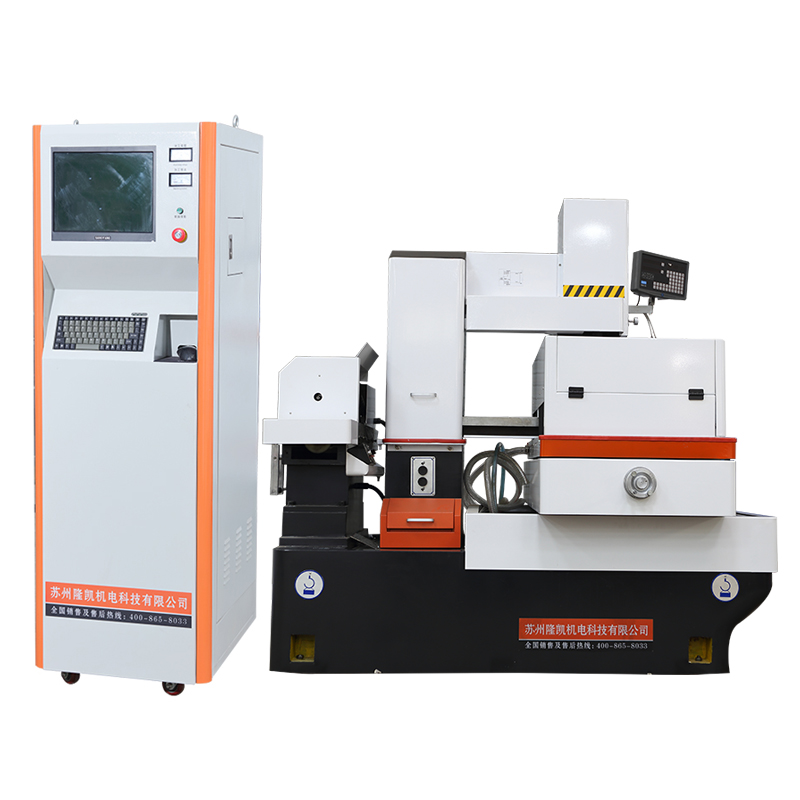

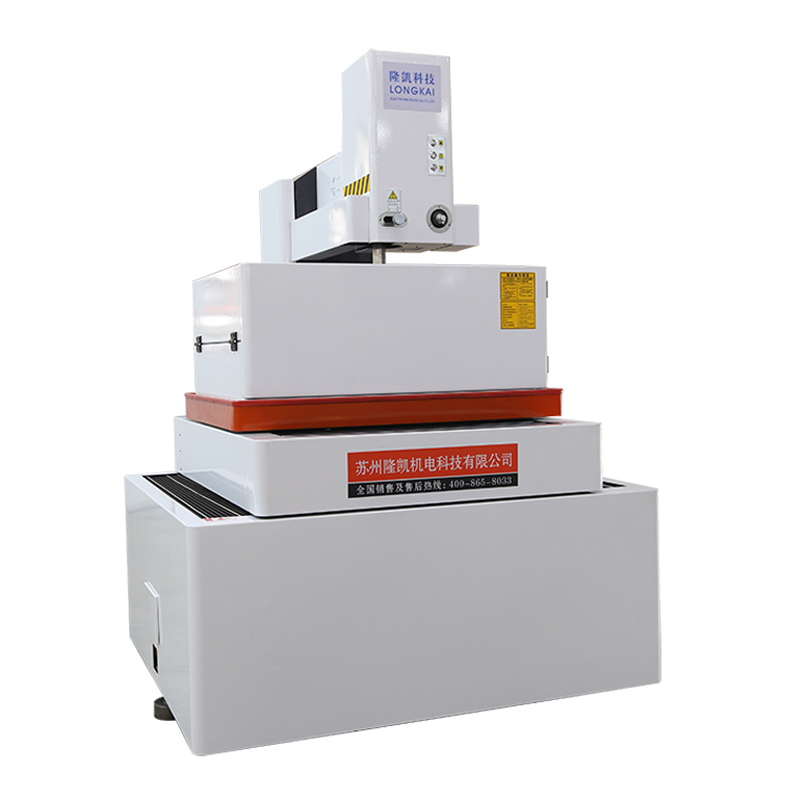

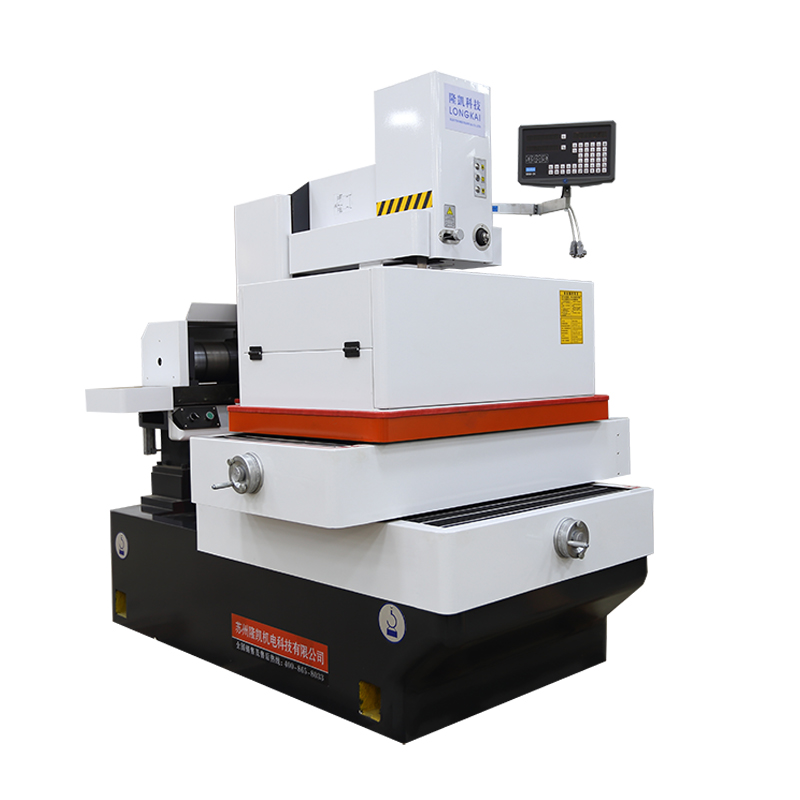

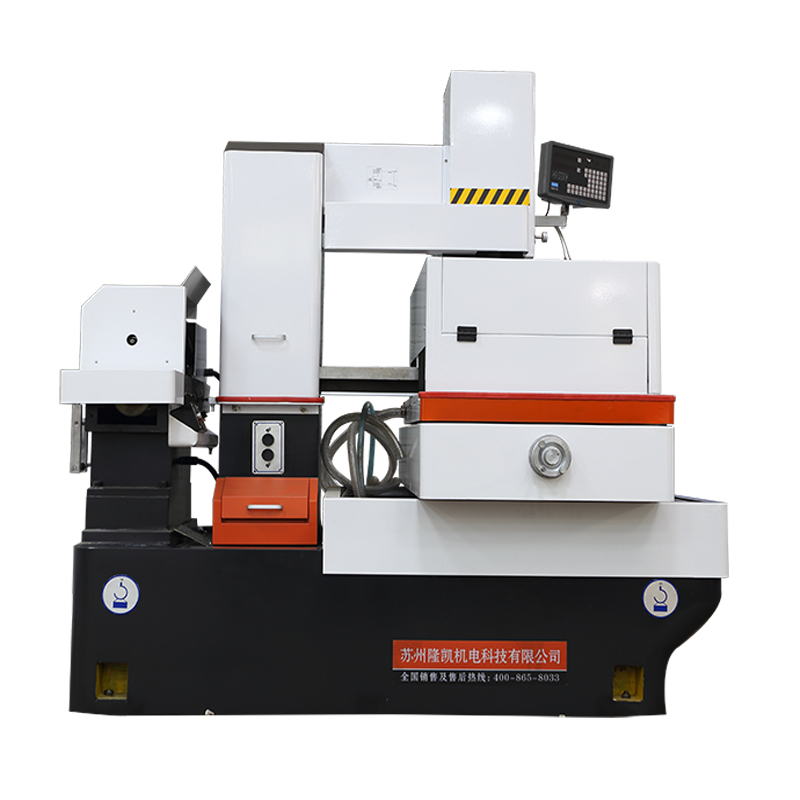

LK-500步進中走絲線切割

產品簡介:利用連續移動的鉬絲(稱為電極絲)作電極,對工件進行脈沖火花放電蝕除金屬、切割成型。中走絲是快走絲的升級產品,可以理解為:能多次切割的快走絲,但它的加工切割速度并不比快走絲慢,反而要高于快走絲,只有在多次切割的過程中才降低切割速度已達到切割的效果,此時計算的是平均效率,并不是高效率,而加工的質量也趨于慢走絲。走絲速度由系統自動控制,可以根據需要進行調節。

購買
  • 步進01.jpg
  • 步進02.jpg
  • 步進03.jpg
  • 步進04.jpg
  • 步進05.jpg
  • 步進06.jpg
  • 步進07.jpg
  • 步進08.png

介紹

introduction

打印本文

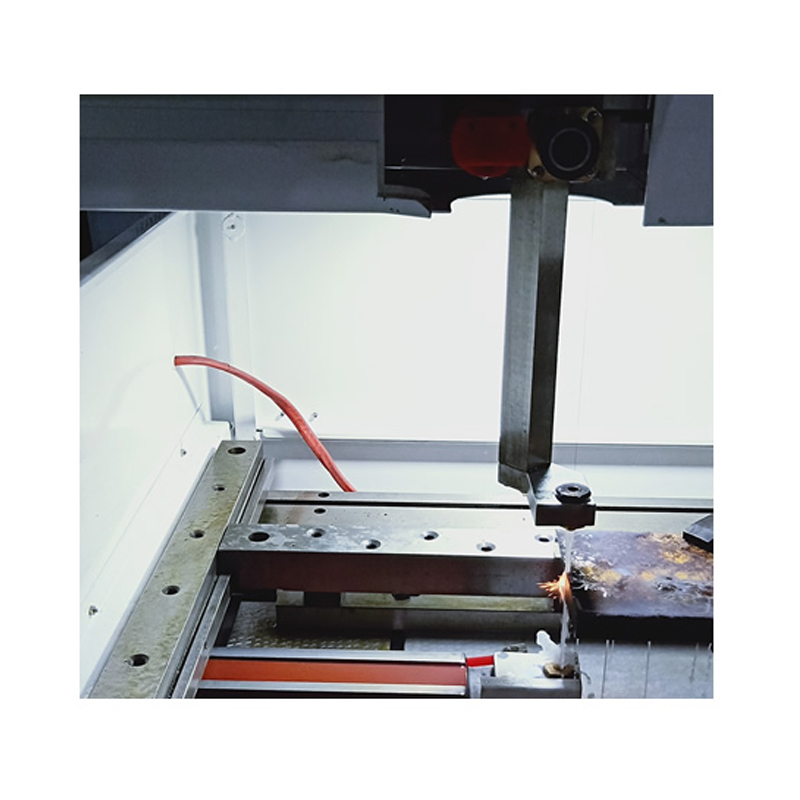

中走絲線切割利用連續移動的鉬絲(稱為電極絲)作電極,對工件進行脈沖火花放電蝕除金屬、切割成型。其加工工件的質量介于快走絲和慢走絲之間,所以叫做中走絲,準確的說:中走絲是快走絲的升級產品,可以理解為:能多次切割的快走絲,但它的加工切割速度并不比快走絲慢,反而要高于快走絲,只有在多次切割的過程中才降低切割速度已達到切割的效果,此時計算的是平均效率,并不是最高效率,而加工的質量也趨于慢走絲。走絲速度由系統自動控制,可以根據需要進行調節。


 產品介

1、主機采用優質250樹脂砂經多次回火處理,消除內應力,保持機床精度長期不變。

2、雙向恒張力緊絲結構,長時間加工無需人工緊絲,從而使加工工件的精度和表面質量得到了強有力的保證。

3、絲筒運動軸承采用全進口精密軸承,使用壽命更長。導輪采用特制高精度導輪,采用全進口軸承,使用壽命大幅度增加。

4、采用了慢走絲水箱過濾裝置,專用型水基切割液,多層過濾系統,自吸水泵性能更佳,使用壽命更長,為加工面的高精度及粗糙度墊定了基礎。

5、一站式自動集中供油裝置,可使X,Y導軌,絲桿,絲筒導軌及絲桿均能得到潤滑,保證機床的使用壽命。

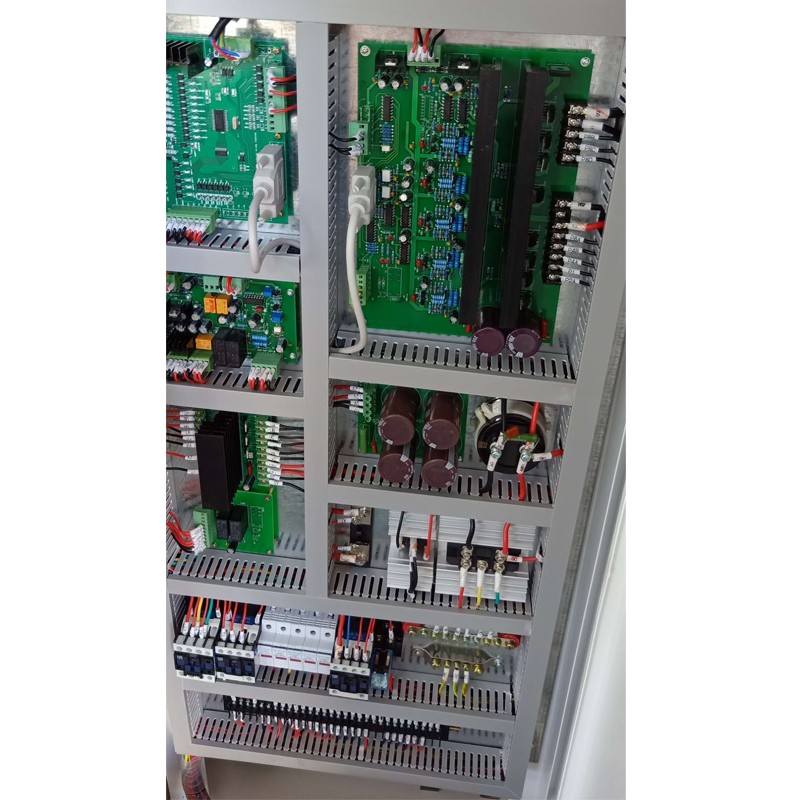

6、系統是一套完整的線切割解決方案。AutoCut系統由AutoCut系統軟件、基于PCI總線的運動控制卡、高可靠、伺服驅動控制主板、AC高頻放電板、取樣電路構成。AutoCut系統軟件包含AutoCAD 線切割模塊、NCCAD (包含線切割模塊)、CAXA的AutoCut插件以及機床控制軟件。

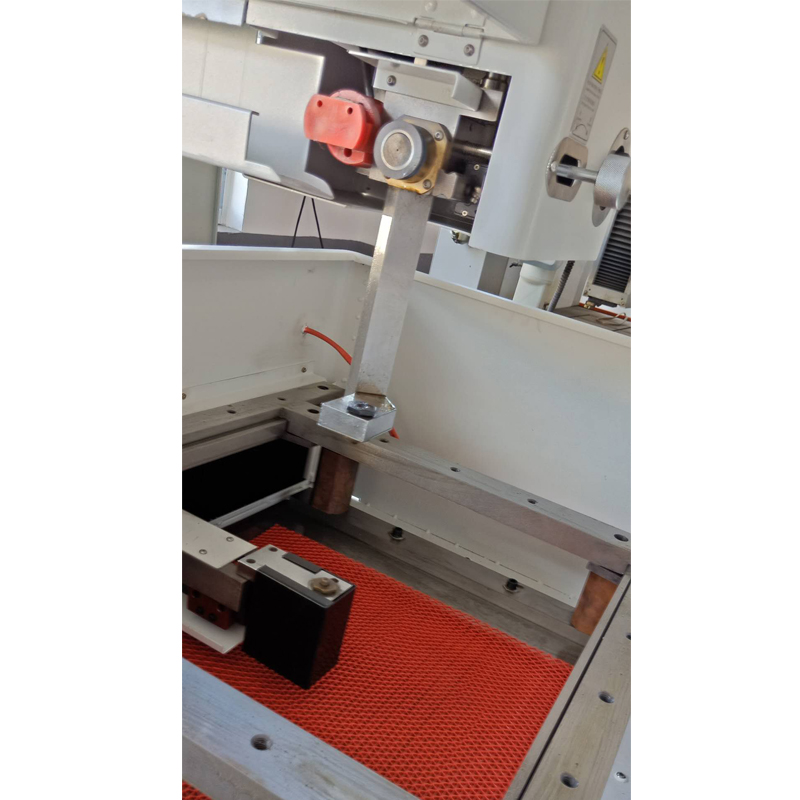

隆凱為確保每一臺中走絲機床的精度,全部采用英國雷尼紹激光干涉儀檢查設備的定位精度和重復定位精度。運絲系統采用了高配置導輪及導絲嘴,合理的布局,徹底解決了單邊松絲現象,使加工表面實現了均一的粗糙度。


技術參數


設備型號

單位

LK-500

機身

主機尺寸(長×寬×高)

mm

1960*1620*2160

設備總重量

kg

1800

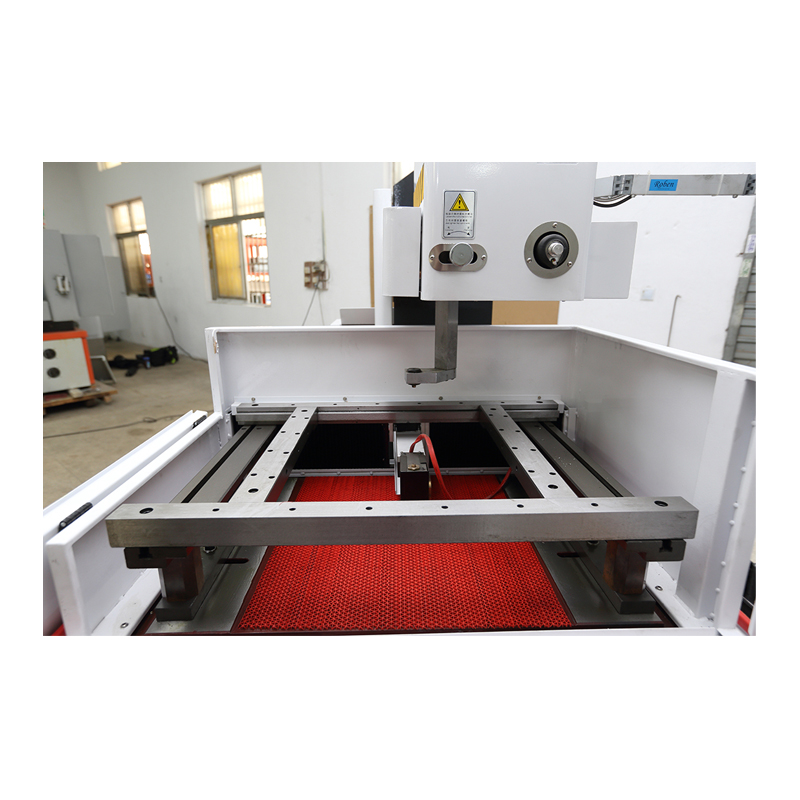

工作臺

工作臺尺寸(寬×長)

mm

840*540

行程

X軸行程

mm

400

Y軸行程

mm

500

Z軸行程

mm

300

數控電源

脈沖寬度

us

1-250

運絲速度

0-3

切割次數

1-7

最小機械驅動當量

um

1

脈沖分辨率

um

0.4

加工能力

主軸行程(電動可調)

mm

250

最大切削斜度/工件厚度


6°~30°/80mm

工作臺最大承重

kg

500

加工精度

定位精度X/Y

mm

0.01

重復定位精度X/Y

mm

0.005

多刀切割精度

mm

≤0.005( 40mm,割一修二,材料SKD11或Cr12,HRC58)

最佳表面粗糙度

um

Ra1.0( 材料SKD11Cr12,HRC58 )

加工效率

最大切割效率

mm2min

220

常用切割效率

   mm2min

140

最大加工電流

A

6-8

加工電源空載電壓

V

100

消耗功率

KW

2.3

走絲系統

電極絲直徑

mm

0.12-0.2

絲筒走絲速度


變頻調速

緊絲方式


雙向自動緊絲

走絲速度

m/s

3-12

工作液槽

過濾精度

um

<10

過濾方式


慢走絲過濾方式

工作液


專用切割液

環境和電力

電力


380V±10% / 50/60Hz / 2kVA

溫度


溫度15-30 / 濕度40-80%

氣壓

kpa

86-106kpa

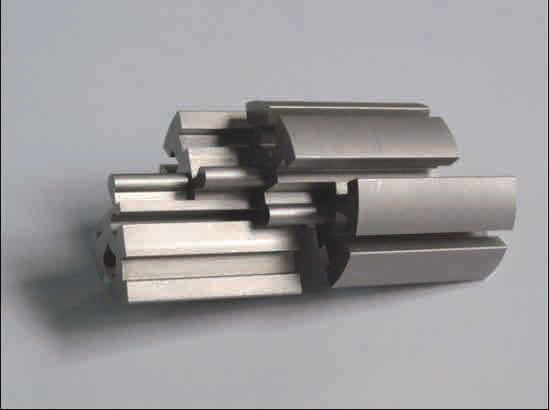

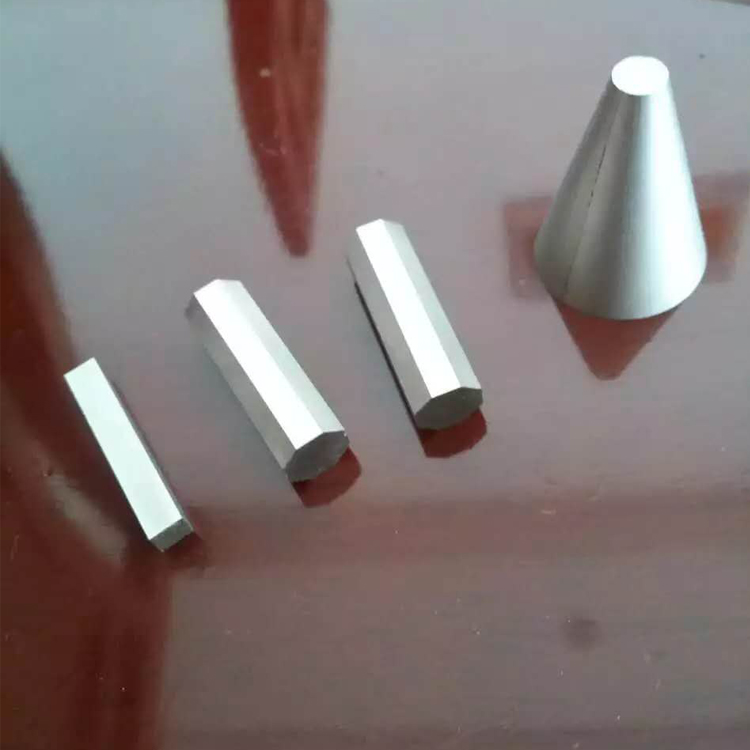

產品圖片
